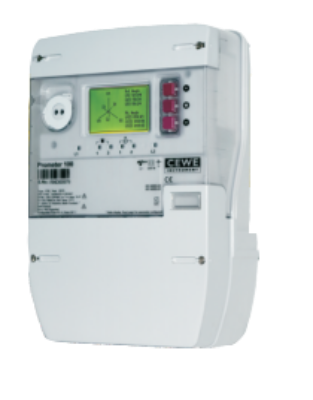

1. 0.2S/0.5S accuracy for active and reactive measurement
2. Wide-range dual auxiliary supply with options for AC/DC and self-power (VT powered)
3. Power quality features including THD, sag, swell, voltage unbalance and interruption recording
4. Dynamic error compensation for CT/VT
5. Transformer/Line loss adjustment (Copper and Iron losses)
6. Intuitive graphical display including vector diagram, wave forms and bar chart for consumption
7. Remote configuration of communication ports
8. Simultaneous DLMS and MODBUS over Ethernet port
9. Support of meter reading / display over field replaceable battery
10. In built IEC61850 along with RS232/RS485 and Ethernet ports in a single product & capability of simultaneous
11.communication through all these ports
12. Dual loggers for energy and instantaneous parameters
13. Flexible time-of-day tariff, maximum demand support, DST (Daylight saving time) support with automatic billing dates
14. Meter cover and terminal cover open detection
15.RS232 port compatible with meter-powered modem

1.Energy transfer measurement and reconciliation
2.Power plants, feeder monitoring, grid substations, wind turbines, renewable/PV, industrial and commercial premises
3.On-line monitoring of energy exchange at various interface points
4.Energy accounting, automation and system integration

Electrical
Connection type ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?HV3/HV4/LV4
Measurement voltage range ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 57.7 V to 240 V (L-N), 100 V to 415 V (L-L) ±30%
Measurement current range ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1-10 A (configurable)
Frequency 50/60 Hz ±5%
Burden with auxiliary / Self (VT) powered ? ? ? ? ? ? Current circuit: < 0.1 VA/phase @ 1A, < 0.5 VA/phase @ 5A
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Voltage circuit in case of Aux power: < 0.1 VA/phase
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Voltage circuit in case of internal / self power: < 6 VA/phase
Accuracy ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Class 0.2S and class 0.5S
Maximum overload Voltage ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1.5 times of nominal voltage continuously 2 times of nominal voltage for 0.5 second
Maximum overload current ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1.5 times of Imax continuously 10 times Imax for 1 second 20 times Imax for 0.5 second
Compliance
Standards ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? IEC 62052-11, IEC 62053-22, IEC 62053-23, IEC 62053-24, IEC 62056-52, IEC 61010-1,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? IEC 61010-2-030, CE,MID (EN 50470-1, EN 50470-3)
Environmental
Ingress protection ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? IP54
Operating temperature ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?-10 °C to + 60 °C
Limit range of operation ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?-25 °C to + 70 °C
Storage temperature ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? -40 °C to + 80 °C 0
Temperature coefficient ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?<0.3%/10 C for class 0.5 0
Temperature coefficient ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?<0.1%/10 C for class 0.2
Mechanical
Dimension ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 300mm x 200 mm x100 mm (H x W x D)
Weight ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2 kg (+/- 200 gm)
Software ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?- Two data loggers:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Maximum 50 parameters configurable in each logger
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Logging of up to 22 energy channels, with integration period 5 to 60 minutes
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 80+ parameters available for logging of instantaneous values with integration period
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1 to 60 minutes
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ~9600 Parameter-days capacity at 30 minute interval in each logger
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? - Configurable parameters:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 16 time-of-use tariffs, 16 Seasons, 16 Day types and 16 Time zones, 53 Billing dates,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?DST dates for 25 years
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Logging of up to 100 day for daily energy snapshots
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?7 configurable display sequences along with fixed, auto and sealed button sequences
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?50+ alarms and 10+compartments for event logging
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?- Logging of up to 15 sets of historical data logging
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?- Up to 31st individual harmonic component measurement
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?- Power quality features, including voltage sag, swell, unbalance recording
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?- Delta values monitored and logged Technical specications
Features
Power supply ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Dual / Single auxiliary supply
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Range: 60-240 V AC/DC (±20%), Burden: <10VA
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Optional range: 24-48 V DC (±20%),Burden: <10VA
Display ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Graphical, with green backlight
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?extended temperature range -20 C to +70 C
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Size: 69 x 39 mm (H x W), 128x80 pixels
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Pixel size: 0.5 mm2
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Max display character size 10 x 5 mm (H x W)
Battery ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Field-replaceable battery for RTC backup and meter reading/display viewing
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?during power outage
Inputs and Outputs ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 7 fixed pulse outputs
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4 configurable as pulse inputs/outputs
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Pulse outputs:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Type: Volt-free, 100 mA
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Voltage: 48-240 V AC/DC, Option for 24-40 V DC,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Pulse width: 20 - 300 ms (for 50Hz); 16 - 300 ms (for 60Hz)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Configurable as pulse input/output:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Pulse output Type: Volt-free, 100mA
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Pulse input type: Optical isolator
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Voltage: 24-240 V AC/DC
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Indicator
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Six LEDs: 2 for metrology, 2 for pulse outputs, 2 for alarms/events
Communication?
Optical 1107 port ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Protocol: DLMS, Baud rate: 1200 – 19200 bps, Half duplex
RS232 port ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Built-in supply of 4 V @ 550 mA, Protocol: DLMS, Baud rate: 1200 –57600 bps,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Half duplex
RS485 port ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Protocol: Configurable DLMS/MODBUS RTU, Baud rate: 1200 – 57600 bps,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Half duplex
Ethernet port ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 10/100 Mbps, Protocol: DLMS and MODBUS TCP simultaneous client Full duplex
Inbuilt IEC61850 server edition 2.0 ? ? ? ? ? ? ? ? ? ? ? Logical nodes: LLNO, LPHD, MMXU, MMTR, MHAI, MABT Reports (RCB)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Up to 5 clients
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Time synchronization – SNTP
Connector type ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?standard RJ45 for all the ports except optical
Accessories (optional) ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Panel mounting kit / RS232 communication module / RS485 communication module
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?/Terminal modem /Software?

Electrical
Connection type                                                    HV3/HV4/LV4
Measurement voltage range                                 57.7 V to 240 V (L-N), 100 V to 415 V (L-L) ±30%
Measurement current range                                 1-10 A (configurable)
Frequency 50/60 Hz ±5%
Burden with auxiliary / Self (VT) powered             Current circuit: < 0.1 VA/phase @ 1A, < 0.5 VA/phase @ 5A
                                                                              Voltage circuit in case of Aux power: < 0.1 VA/phase
                                                                              Voltage circuit in case of internal / self power: < 6 VA/phase
Accuracy                                                               Class 0.2S and class 0.5S
Maximum overload Voltage                                  1.5 times of nominal voltage continuously 2 times of nominal voltage for 0.5 second
Maximum overload current                                   1.5 times of Imax continuously 10 times Imax for 1 second 20 times Imax for 0.5 second
Compliance
Standards                                                             IEC 62052-11, IEC 62053-22, IEC 62053-23, IEC 62053-24, IEC 62056-52, IEC 61010-1,
                                                                              IEC 61010-2-030, CE,MID (EN 50470-1, EN 50470-3)
Environmental
Ingress protection                                                 IP54
Operating temperature                                          -10 °C to + 60 °C
Limit range of operation                                        -25 °C to + 70 °C
Storage temperature                                             -40 °C to + 80 °C 0
Temperature coefficient                                        <0.3%/10 C for class 0.5 0
Temperature coefficient                                        <0.1%/10 C for class 0.2
Mechanical
Dimension                                                             300mm x 200 mm x100 mm (H x W x D)
Weight                                                                   2 kg (+/- 200 gm)
Software                                                              - Two data loggers:
                                                                              Maximum 50 parameters configurable in each logger
                                                                              Logging of up to 22 energy channels, with integration period 5 to 60 minutes
                                                                              80+ parameters available for logging of instantaneous values with integration period
                                                                              1 to 60 minutes
                                                                              ~9600 Parameter-days capacity at 30 minute interval in each logger
                                                                            - Configurable parameters:
                                                                              16 time-of-use tariffs, 16 Seasons, 16 Day types and 16 Time zones, 53 Billing dates,
                                                                               DST dates for 25 years
                                                                               Logging of up to 100 day for daily energy snapshots
                                                                               7 configurable display sequences along with fixed, auto and sealed button sequences
                                                                               50+ alarms and 10+compartments for event logging
                                                                             - Logging of up to 15 sets of historical data logging
                                                                             - Up to 31st individual harmonic component measurement
                                                                             - Power quality features, including voltage sag, swell, unbalance recording
                                                                             - Delta values monitored and logged Technical specications
Features
Power supply                                                         Dual / Single auxiliary supply
                                                                               Range: 60-240 V AC/DC (±20%), Burden: <10VA
                                                                               Optional range: 24-48 V DC (±20%),Burden: <10VA
Display                                                                   Graphical, with green backlight
                                                                               extended temperature range -20 C to +70 C
                                                                               Size: 69 x 39 mm (H x W), 128x80 pixels
                                                                               Pixel size: 0.5 mm²
                                                                               Max display character size 10 x 5 mm (H x W)
Battery                                                                    Field-replaceable battery for RTC backup and meter reading/display viewing
                                                                               during power outage
Inputs and Outputs                                                 7 fixed pulse outputs
                                                                               4 configurable as pulse inputs/outputs
                                                                               Pulse outputs:
                                                                               Type: Volt-free, 100 mA
                                                                               Voltage: 48-240 V AC/DC, Option for 24-40 V DC,
                                                                               Pulse width: 20 - 300 ms (for 50Hz); 16 - 300 ms (for 60Hz)
                                                                               Configurable as pulse input/output:
                                                                               Pulse output Type: Volt-free, 100mA
                                                                               Pulse input type: Optical isolator
                                                                               Voltage: 24-240 V AC/DC
                                                                               Indicator
                                                                              Six LEDs: 2 for metrology, 2 for pulse outputs, 2 for alarms/events
Communication
Optical 1107 port                                                   Protocol: DLMS, Baud rate: 1200 – 19200 bps, Half duplex
RS232 port                                                            Built-in supply of 4 V @ 550 mA, Protocol: DLMS, Baud rate: 1200 –57600 bps,
                                                                              Half duplex
RS485 port                                                            Protocol: Configurable DLMS/MODBUS RTU, Baud rate: 1200 – 57600 bps,
                                                                              Half duplex
Ethernet port                                                         10/100 Mbps, Protocol: DLMS and MODBUS TCP simultaneous client Full duplex
Inbuilt IEC61850 server edition 2.0                       Logical nodes: LLNO, LPHD, MMXU, MMTR, MHAI, MABT Reports (RCB)
                                                                              Up to 5 clients
                                                                              Time synchronization – SNTP
Connector type                                                      standard RJ45 for all the ports except optical
Accessories (optional)                                           Panel mounting kit / RS232 communication module / RS485 communication module
                                                                               /Terminal modem /Software
